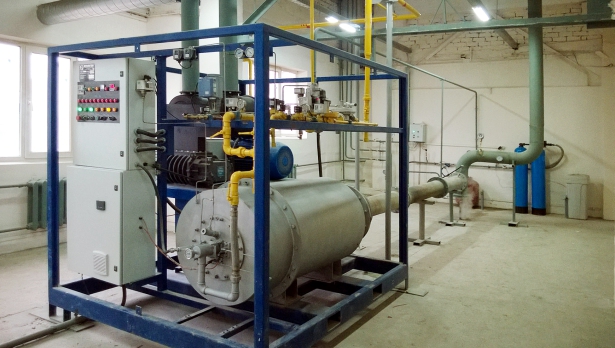

Промышленный парогенератор ИнтерБлок серии ST

Промышленный парогенератор
"ИнтерБлок"

Системы воздушного отопления ИНТЕРБЛОК
для отопления производственных и складских помещений больших объёмов

Определения

В настоящей статье применяются следующие термины и определения:
«Промышленный парогенератор ИнтерБлок» – прямоточный теплоагрегат, предназначенный для получения теплоносителя за счет тепловой энергии, выделяемой при протекании термохимического процесса горения топлива в паровоздушной среде. Патент на полезную модель № 181138.
«Теплоноситель» – парогазовоздушная смесь рабочим давлением 0,01–0,05 МПа и температурой 100–200°С, образующаяся в камере сгорания парогенератора, или вода температурой до 90°С.
«Агрегат воздушного отопления» (АВО) – конструктивно объединенный в одно целое комплекс устройств определенной тепловой мощности для воздушного отопления помещений посредством нагрева внутреннего воздуха помещения с использованием теплоносителя.
«Система воздушного отопления «ИнтерБлок» – функционально законченный комплекс технических средств в составе:
а) промышленный парогенератор ИнтерБлок для производства теплоносителя;
б) АВО для подачи нагретого воздуха в отапливаемый объём помещения.

Агрегат воздушного отопления
Рис. 1. Агрегат воздушного отопления (АВО)

Преимущества парогенераторов ИНТЕРБЛОК:
– быстрота пуска и останова – 15 сек;
– отсутствие дымовой трубы;
– высокий КПД – 99 %;
– независимость температуры пара от давления;
– небольшие размеры и вес;
– не требуется присутствие персонала.

Таблица 1. Технические данные парогенераторов ИНТЕРБЛОК

Технические характеристики Модель парогенератора ИНТЕРБЛОК
ST-350H ST-102H ST-302H ST-502H
Тепловая мощность, кВт 98 290 870 1450
Тепловая мощность, Гкал/час 0,09 0,25 0,75 1,25
Эквивалентная паропроизводительность, т/час 0,15 0,5 1,5 2,5
Диапазон температур пара, °C 100–200 100–200 100–200 100–200
КПД, % 97–99 97–99 97–99 97–99
Давление пара, не более, МПа 0,05 0,05 0,05 0,05
Требуемая электрическая мощность, кВт 1,0 5,5 15 35
Расход воды, л/мин (м3/час) 1,5 (0,09) 4 (0,24) 12 (0,72) 19 (1,14)
Расход природного газа, м3/час 10 28 85 142
Расход пропана, кг/час 8 22 68 113
Расход дизельного топлива, кг/час 8 23 69 115
Вес установки, т 0,54 1,7 2,2 3,8
Длина × Ширина × Высота, м 1,5×1,2×1,2 1,8×1,4×1,6 2,0×1,8×1,9 2,3×2,0×2,0

Инженерная компания ИНТЕРБЛОК производит системы воздушного отопления как с водяным контуром, так и паровым. АВО устанавливаются по периметру помещения, их количество зависит от объема отапливаемого помещения и мощности аппарата.

Воздушное отопление (теплоноситель - пар)
a)
Воздушное отопление (теплоноситель - вода)
б)
Рис. 2. Система воздушного отопления:
а) теплоноситель – пар
б) теплоноситель – вода

Таблица соответствия мощности парогенератора ИнтерБлок внешнему объему производственного помещения:

Таблица 2


п/п
Наружный объём
помещений, м3
Требуемое количество
тепла, Гкал/час / кВт
Парогенератор
ИнтерБлок
1 4 000 0,08 / 93 ST-350Н
2 10 000 0,22 / 255 ST-102Н
3 40 000 0,66 / 766 ST-302Н
4 75 000 1,16 / 1346 ST-502Н

Выбор системы воздушного отопления ИНТЕРБЛОК*
для производственных зданий

Таблица 3

Объём
помещения,
м3
Требуемое
количество
тепла, кВт
Агрегат воздушного отопления Парогенератор
ИнтерБлок
Модель Установленная
мощность, кВт
Кол-во,
шт.
4 000 93 АО2-10П 120 1 ST-350Н
10 000 255 АВО-СТД-300 300 1 ST-102Н
40 000 766 АВО-СТД-300-02 550 2 ST-302Н
75 000 1346 АВО-СТД-300-02 550 3 ST-502Н

* Выбор системы воздушного отопления рассчитан с учетом тепловых потерь 5–12%.

Экономическое обоснование применения отопительной системы «ИнтерБлок»

Расчёт экономической эффективности применения отопительной системы ИнтерБлок в сравнении с паровыми котлами КПО приведен в таблице 6.

Справочно:
Стоимость 1 м3 природного газа принимается 6,28 руб.
Стоимость 1 кг дизельного топлива – 35 руб.
Стоимость 1 кВт/ч электроэнергии – 5 руб.

Таблица 4


п/п
Объем
помещений,
м3
Модель
теплоагрегата
Расход топлива Стоимость топлива, руб.
Природный
газ, м3/час
Дизельное
топливо, кг/час
Природный
газ
Дизельное
топливо
1 4 000 ST-350H 10 8 63 280
КПО-150 15,3 11 96 385
2 10 000 ST-102H 28 23 176 805
КПО-500 41 33 258 1155
3 43 000 ST-302H 85 69 534 2415
КПО-1500 112 92 703 3220
4 75 000 ST-502H 142 115 890 4025
КПО-2500 185 180 1162 6300
  Экономия   25–30%

Стоимости различных энергоносителей для отопления различных объемов производственных помещений приведены в таблице 5.

Таблица 5


п/п
Объём
помещений,
м3
Тип АВО Стоимость энергоносителя, руб.
Природный
газ
Дизельное
топливо
Электричество
1 4000 АО2-10П 63 280 600
2 10000 АВО-СТД-300 (КПСк 3) 176 805 1500
3 43000 АВО-СТД-300-02 (КПСк 3х2) (2 шт.) 534 2415 5500
4 75000 АВО-СТД-300-02 (КПСк 3х2) (3 шт.) 890 4025 8250

Выводы

1. Применение отопительной системы «ИнтерБлок» на природном газе и дизельном топливе на 25–30% экономичнее отопительной системы «паровой котел – АВО» (см. табл. 4) и в 8–10 раз экономичнее электронагревательной системы (см. табл. 5).

2. Применение отопительной системы «ИнтерБлок» на дизельном топливе в 2 раза экономичнее электронагревательной системы (см. табл. 5).
