Экономайзер

Экономайзер – устройство, обогреваемое продуктами сгорания топлива и предназначенное для подогрева питательной воды, поступающей в парогенератор.

Экономайзеры применяются в качестве хвостовых поверхностей нагрева стационарных парогенераторов с рабочим давлением до 24 бар. Экономайзеры состоят из пакетов труб с оребрением, соединенных между собой и заключенных в каркас с теплоизоляционной обшивкой. Обшивка экономайзера изготовлена из нержавеющей стали. Конструкция предусматривает наличие демпфера контроля точки росы, перепускного клапана, запорных клапанов.

Применение экономайзера обеспечивает снижение расхода топлива на 5-7% – в зависимости от температуры отходящих дымовых газов.

Конструктивные особенности и преимущества экономайзера TGH

1. Двойные стенки изолирующей поверхности легко снимаются для проверки состояния змеевиков.

2. Герметизированный узел верхней крышки, уплотнённый при сборке с использованием высокотемпературных герметиков, для дополнительной изоляции и предотвращения утечек.

3. Монтажный фланец облегчает монтажное подсоединение системы экономайзеров в батарею или к общей линии.

4. Однорядная компоновка понижает засорение рёбер и упрощает очистку.

5. Каждый трубный наконечник для входа и выхода жидкости значительно увеличен с целью снижения потерь давления.

6. Соединительные муфты снабжены заглушками для защиты трубной резьбы.

7. Оребрённые трубы имеют сегментные рёбра или навитые спиралью с различным межрёберным расстоянием; трубы выполнены из углеродистой стали. Рёбра из алюминия повышают эффективность теплопроводности и интенсивность теплообмена. Толстостенная труба из нержавеющей стали не поддаётся коррозии – как в зоне жидкости, так и в зоне проходящих газов.

8. Отводной коллектор дает возможность обвода горячих газов через участок неоребрённых труб.

9. Разделители витков обеспечивают крепление витков труб и разделение рёбер от касания.

10. Встроенный демпфер предназначен для стабилизации давления и регулирования возврата тепла, определяет количество проходящего наружу газа и обеспечивает аварийное увеличение прохода. Расположенный в центральном месте для двухходового, или на верхней части трубы для одноходового. Демпфер может быть настроен вручную или контролироваться автоматически.

Устройство экономайзера TGH

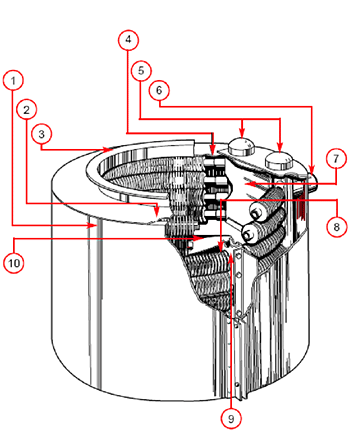

Рис. 1. Устройство экономайзера TGH

Схема установки экономайзера
Рис. 2. Схема установки экономайзера
